Критерии выбора
Останавливать выбор на конкретных моделях стоит, исходя из гарантий обеспечения безопасности владельца такого прибора. Также важным моментом являются его габариты и вес (для мобильных образцов), позволяющие без труда переносить его в карманах или дамских сумочках.
Естественно, очень важным параметром выступает надёжность устройства, ведь самый высокотехнологичный прибор, но срабатывающий «через раз», вряд ли сможет выполнить возложенные на него функции
Повышенное внимание должно уделяться таким моментам как:
- Бренд. Если обсуждать конкретные модели таких приборов, то основываться стоит, в первую очередь, на мнении потребителей. О том, насколько эффективен тот или иной отпугиватель собак, отзывы узнать можно у консультантов, кинологов, знакомых.
- Удобство конструкции.
- Цена.
В нашем случае излишняя дешевизна является скорее отрицательной характеристикой. Обычно это свидетельство использования низкокачественных материалов и второсортных деталей или же низкого качества сборки прибора, или всех перечисленных факторов одновременно.
Покупку отпугивателя желательно осуществлять в специализированном магазине, предварительно определившись с типом необходимого вам устройства и задачами, которые ему предстоит выполнять, а также разобравшись с нужным вам объемом функций. Кстати, желательно перед покупкой проверить работоспособность устройства и выяснить, не оказывает ли оно вредного влияния на вашу нервную систему. Пусть очень редко, но и среди людей встречаются индивидуумы, способные ощущать ультразвуковые воздействия.
Примерно аналогично устройствам для собак действует и отпугиватель кошек. Но есть и отличие — большинство таких приборов хотя и мобильны, но устанавливаются стационарно в местах, где пребывание кота нежелательно. Однако злоупотреблять использованием этих устройств не стоит.
Советы, рекомендации
Не экспериментируйте устройство на своих домашних животных, при направлении на них отпугивателя вы можете остаться без их доверия в дальнейшем.
Устанавливайте ту частоту, которую рекомендует производитель, при ее превышении устройство быстро выйдет из строя.
Обычно прибор рассчитан на 30 метров, что не позволит животному вторгнуться в вашу территорию.
При выборе готового устройства обращайте внимание на стоимость, удобность конструкции, качество всех комплектующих, марку изготовителя, технологию производства.
Учтите, что дешевые приборы могут быть неэффективными, ненадежными, не соответствовать тем параметрам, которые указаны в документации.
Заранее выберите для себя приемлемый тип прибора, при ношении в кармане лучше покупайте портативную модель. Если нужно установить на дереве, стене, выбирайте стационарное устройство.
Новой и качественной моделью считается Кобра с 4 – мя режимами работы, ее можно использовать в качестве охранной системы
Маленькое карманное устройство – Оса, стоит всего 1200-1500 рублей, эффективное и удобное для ношения в кармане.
Ультразвуковое устройство с мощностью в 130 дБ отличается высокой громкостью. При расстоянии в 1 метр для собаки – это шум реактивного самолета, воздействует на животное просто оглушительно, тем самым можно привести его в агрессивное состояние, вы сделаете только хуже и себе в частности.
Не торопитесь применять устройство, если собака смирная и вовсе не стремится причинить вам зло.
Расстояние в 4-15 метров считается большим для эффективной работы отпугивателя, может просто не подействовать на животное, на дистанции потерять свою силу. Учитываете дальность прибора при покупке или самостоятельном конструировании модели.
Не устраивайте панику при приближении животного, не делайте резких движений. Держите палец на кнопке, при атаке лучше подпустить хищницу поближе, шум подействует оглушающе, и чем расстояние меньше, тем прибор сработает эффективнее.
Не играйте с отпугивателем, не включайте его без надобности, направляя например, на смирную, ни в чем не повинную собачонку.
13.Не давайте баловаться прибором детям, лучше научите, как правильно с ним обращаться.
Не будьте провокаторами, настраивая домашнее животное против вас, с включенным устройством можете спровоцировать агрессию, только зачем это вам.
Разновидности отпугивателей
Технологии не стоят на месте. На смену подручным материалам приходят различные приспособления и устройства. Для того, чтобы избежать столкновения с озлобленным животным существуют специальные отпугиватели для собак, которые бывают разных видов:
- Ультразвуковые;
- Электронные;
- Газовые;
- Стационарные.
Ультразвуковые отпугиватели являются самыми эффективными на сегодняшний день, так как издают сильный ультразвуковой сигнал, который совершенно безопасен для человека. Но слух животных отличается от человеческого, поэтому правильно подобранная частота может отпугивать разных животных.
Электрические устройства представлены электрошокерами, которые помимо всего прочего ещё и издают неприятный для псов звук, а также запах озона.

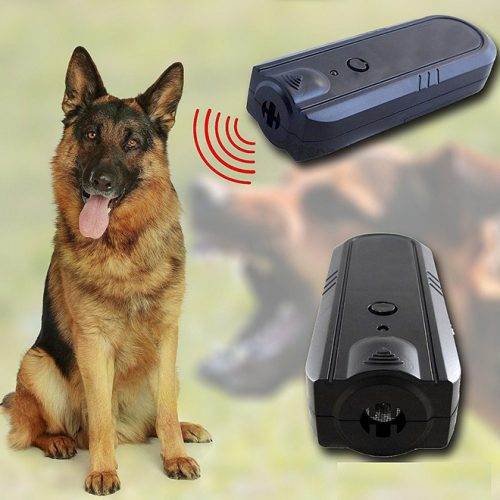

Ультразвуковые отпугиватель собак
Газовые баллончики можно использовать на расстоянии от одного до полутора метров от животных
Но здесь важно правильно подобрать газ, потому что определённые вещества не оказывают никакого воздействия на собак
Стационарные отпугиватели работают на принципе ультразвука, которые могут обезопасить домашний участок от посещения различными животными. Направив их на определённое место, оно сразу же становится нежелательным для посещения собаками. Ещё один плюс — их частота постоянно меняется, что позволяет избежать привыкания.
Обратите внимание! Ещё одна небольшая разновидность — ультразвуковой свисток. Однако пользователи отмечают его низкую эффективность
Что такое отпугиватель
Средства отпугивания собак могут быть выполнены в нескольких вариантах. Любое приспособление для отпугивания собак называют дазером. Дальность действия отпугивателя во многом зависит от типа устройства. Самые эффективные работают на расстоянии около 13 м. Именно такого результата можно добиться при использовании ультразвукового отпугивателя. Подобные варианты в наше время считаются лучшими.
Аппараты, которые позволяют отогнать животное на определенное расстояние, чтобы предотвратить нападение на человека, обходятся недешево. Поэтому мастера на все руки научились изготавливать их самостоятельно. Это выходит существенно дешевле, но для такой работы нужны особые знания. Если их нет, то лучше купить готовый аппарат.
Ультразвуковое устройство считается не только самым эффективным отпугивающим прибором, но и безопасным. Человек может применять такой аппарат без риска получить отравление либо травму. Отпугиватель просто выдает сигнал высокой мощности, который исходит на частоте, не слышимой для людей, но собаки очень остро реагируют на подобную ультразвуковую волну. Они сразу разворачиваются и отбегают.
Как дрессировать собаку дома: правила и рекомендации
Особенностью подобных аппаратов является то, что они способны отогнать не одну особь, а сразу целую стаю. От количества животных эффективность отпугивателя не меняется. Работает устройство даже на самом дальнем из допустимых расстояний, но чем ближе, тем сильнее собака будет чувствовать неприятный для нее сигнал.
Характеристики для выбора УЗ-отпугивателя
Стоит понимать, что любой отпугиватель собак работает на одном принципе. И главное — выбрать прибор с оптимальным соотношением направленности, дальности действия, размерами корпуса для удобства переноски.
Дальность действия
Дальность действия прибора зависит от нескольких факторов.
- Собаки боятся уровня звукового давления. Поэтому характеристика мощности излучателя должна быть на отметке 100 дБ или превышать это значение.
- Дальность действия прибора определяет зону безопасности для владельца отпугивателя. При нападении на открытом пространстве для маневра достаточно десятка метров. Прибор с показателем в 20 метров и больше способен не только удерживать нападающее животное на отдалении, но и работать через стену.
- Направленность излучения. Как говорилось выше, сильный звуковой поток даже с неслышимой ухом частотой может вызывать дискомфорт у чувствительных людей. Им подойдет отпугиватель с направленным излучателем. Однако у такого прибора есть ключевой недостаток: с его помощью не получится держать в отдалении целую стаю собак. Придется целиться непосредственно в ту, которая осуществляет нападение.
Сегодня в продаже есть много технических решений. Устройства в формате фонарика, например, Оса, отличаются направленным действием и работают на расстоянии до 15 метров. Более мощные решения «берут» до 20.
Наличие дополнительных факторов воздействия
Дополнительные отпугивающие факторы воздействия — это стробоскоп для выдачи резких ярких вспышек света, воздействующих на органы зрения животного, а также искровые разрядники для резкого пугающего звука. Они делают прибор гораздо эффективнее. Однако стоит помнить, что каждая дополнительная опция не только увеличивает стоимость решения, но и служит фактором расхода заряда источников питания.
Батарейки или аккумуляторы
Перезаряжаемый аккумулятор как источник питания отпугивателя — технически лучше батареек. Он имеет большую емкость, в режиме выдачи высоких токов работает стабильнее. Однако при низких температурах воздуха достоинства аккумулятора падают. Он не может выдавать значительный ток.
Вместе с тем, батарейки стабильнее. Они служат меньше, их приходится менять, а не перезаряжать. То есть, каждый раз покупать заново. Поэтому стоит делать выбор источника питания по удобству использования.
Совет! В регионах без сильных морозов отпугиватель на аккумуляторе, снабженный индикатором заряда, будет гораздо функциональнее и удобнее решения на батарейках.
Качество и материалы
Сборка корпуса, его прочность имеют огромное значение. Да, самодельный отпугиватель собак может быть не менее эффективным, чем лучшая модель, предлагаемая в розничной продаже. Но прочный корпус гарантирует сохранение работоспособности устройства после падений. Отпугиватель с защитой от воды можно использовать даже во время ливней. А удобные переключатели и пусковая кнопка гарантируют быстрое применение.
Не стоит покупать откровенно дешевый прибор в пластиковом корпусе. Устройство должно быть добротным, без люфтов и щелей, с надежными переключателями и удобной системой пуска
Стоит обращать внимание на заусенцы, качество покрытия, стабильность нажатий кнопок, прочность крепежных элементов, например, шнурка для навешивания на руку
Виды отпугивателей
Ультразвуковая модель посылает по направлению к собаке сигналы ультразвука с большой мощностью. Ультразвук действует угнетающе на собак, заставляя их развернуться и даже прибегнуть у бегству в то время, как для человека прибор совершенно безопасен. При приближении собаки сигнал усиливается, животное начинает чувствовать дискомфорт. Прибор компактен, можно носить с собой в сумке, кармане. При приближении зверька будет реагировать, а сигнал – нарастать. С отпугивателем не страшна целая свора собак, что очень удобно, можно обойтись без крови и жертв. В интернете немало электросхем данного устройства, поэтому при необходимости можно собрать его самостоятельно, а комплектующие купить в любом радиомагазине. Устройство достаточно простое, да и обойдется вам намного дешевле.
Электрический прибор или электрошокер не менее популярен. Тоже компактный, при нажатии на кнопку издает характерный треск, то есть выделяется озон, неприятный для собачьего осязания. Прибор опасен для приближающегося пса, при уменьшении расстояния может ударить током, временно парализовать. Также устройство заставит собаку разомкнуть челюсти, если пес все-таки вцепился в вас.
Газовый в виде газового баллончика с химическим наполнителем внутри
Покупая баллончик, обратите внимание на его технические характеристики, поскольку не все средства эффективны, при нападении пса средство может просто подвести. При распылении собака должна кинуться, убегать и больше не проявлять агрессию. В принципе и газовый пистолет можно соорудить самостоятельно, наполнив патроны красным жгучим перцем
Можно устройство оставить на холостых. Эффективен против собак звук, также устройство можно выполнить со световым сигнальным отражателем
В принципе и газовый пистолет можно соорудить самостоятельно, наполнив патроны красным жгучим перцем. Можно устройство оставить на холостых. Эффективен против собак звук, также устройство можно выполнить со световым сигнальным отражателем.
Отпугиватель – запах. Всем известно, что у собаки отличный нюх и им совсем не по нраву, например, запах медицинского, или изопропиленового спирта. Вам лишь достаточно смочить тампон. Но, минус у данного способа большой – спирт быстро испаряется, то есть его при выходе на улицу нужно носить его постоянно с собой. Раздражающе на нос, кожу, глаза собаки действует острый стручковый перец, также запах лимона, апельсина, уксуса.
Проблема бездомных собак в России
Бездомные животные в России являются настоящей проблемой для страны, несмотря на то, что корень зла кроется в отношении граждан к домашним питомцам. Для некоторых является нормой завести животное и ухаживать за ним до той поры, пока собака или кошка не надоест, а потом выдворить животное на улицу.
Многие заводчики считают негуманным намеренно умерщвлять животное, ведь им можно подарить возможность доживать свой век на улице. Однако, если пес ведет себя агрессивно, отпугиватель собак помогает безопасно уйти от угрозы, не навредив ему.
Судить о поведении того или иного человека по отношению к его питомцу нет смысла, так как обстоятельства могут быть различными: переезд в другой регион или страну, отсутствие средств на содержание, разочарование в породе, несоответствие ожиданий от приобретения питомца, аллергия на шерсть у маленьких детей и многое другое.
Проблема кроется довольно глубоко в каждом человеке и затрагивает глубины человеческого сознания, отношение к ответственности, любви, состраданию.
Эксперты выделяют две основные причины к регулярному увеличению популяции бездомных животных:
- намеренно брошенные;
- потерявшиеся особи.
Оказавшись на улице, собака или кошка вынуждены экстренно приспосабливаться к жизни в суровых условиях воли, самостоятельно добывать себе еду, отвоевывать спальный угол, оберегать свое потомство от нападений со стороны других особей, защищать свою жизнь.
Некоторые собаки (померанские и немецкие шпицы, йоркширские терьеры, а также кроличьи и карликовые таксы) не способны среагировать на изменение среды обитания, поэтому быстро погибают.
Выносливые и крепкие животные (австралийские, кавказские и швейцарские овчарки, кангалы и зенненхунды) стремятся во что бы то ни стало выжить, объединяясь в стаи для большей гарантии безопасной жизни.
Подобные слияния составляют серьезную проблему для жителей городов, так как собаки становятся озлобленными на человечество, а сам человек ассоциируется у них с особью, несущей зло и угрозу.
Сейчас существует множество организаций и сообществ, создающих специализированные питомники, приюты для бездомных животных
Часто собственного бюджета таких организаций едва хватает на покрытие элементарных потребностей в еде и крове, поэтому места там ограничены. Приюты для собак существуют, в частности, в Москве и области.
Финансовая поддержка таким фондам поступает, в основном, от волонтеров и спонсорской поддержки определенного направления. Для улучшения и стабилизации общей обстановки в отношении бездомных животных, в некоторых регионах широко практикуется отстрел или принудительное умерщвление догхантерами.
Таким образом, количество бродячих собак и жалоб на нападения значительно сокращаются.
Как сделать свисток своими руками
Клички гончих собак выжлецов девочек и кобелей
Свисток, используемый для дрессировки собак, не обязательно покупать, его можно сделать своими руками. В качестве заготовки рекомендуют взять ветку вербы. Идеально, когда она немного толще большого пальца руки.
Ветка вербы
Изготовить приспособление несложно, особенных навыков не потребуется, главное, действовать уверенно и аккуратно:
- Ветку нужно отрезать под углом около 45°. Не обязательно оставлять конец острым. В него придется свистеть, поэтому лучше обработать его, чтобы он получился округлым.
- В верхней части будущего изделия необходимо сделать отверстие. Оно аккуратно вырезается острым ножом.
- Кора надсекается по прямой на расстоянии 9-11 см от края, в который планируется свистеть.
- По кругу острым ножом проводится линия.
- С помощью постукиваний аккуратно снимается кора. Она должна остаться целой, так как будет использоваться в дальнейшем. Стучать по ветке можно основанием ножа.
- На голой ветке делается углубление, кору над ней слегка надрезают.
- В конце необходимо намочить почти готовое изделие и вдеть свисток в снятую кору.
К сведению! Собаке нужно дать время, чтобы она привыкла к звукам. Она должна легко их различать и понимать требования хозяина. Обычно тренировку начинают, надев на пса поводок, чтобы он помогал координировать движения питомца. Затем, по мере усвоения материала, его снимают и продолжают повторять знакомые команды.
Экоснайпер PGS-046B
Стационарный отпугиватель с оригинальным названием станет незаменимой вещью для владельцев частных домов и садовых участков. Он легко справится с нашествием животных и птиц. Напугает их сиреной, ультразвуковыми волнами и вспышками света. Оборудован датчиком движения. Максимальная зона воздействия – 105 квадратных метров, радиус 7 — 10 метров. Работает от солнечной батареи и аккумулятора. Вес небольшой – 500 г, но по сравнению с предыдущими стационарными моделями кажется более громоздким.
Если верить отзывам, отпугиватель бессилен перед голубями. Остается надеяться, что на собак он действует иначе. Цена «Экоснайпера» — 4,5 тысячи рублей.
Стоит ли покупать электрошокер для собак
Есть два вида таких отпугивающих и ограничивающих устройств. Это:
- электрошокер от собак, устройство защиты от нападения;
- ошейник электрошокер для собак, применяемый как инструмент дрессуры или средство ограничения перемещений.
Последний класс приборов понятен и прост. Электроошейник по сигналу пульта может подавать небольшие токовые импульсы. Они не вредят собаке, доставляя лишь малый дискомфорт. Это отличный инструмент дрессировщика. Одновременно такой ошейник может использоваться для контроля зоны перемещения животного. При превышении заданного расстояния от маяка устройство начинает бить собаку током. Воздействие тем сильнее, чем дальше отходит животное.
Электрошокер от собак имеет тот же принцип действия, что и устройство для остановки агрессивных нападающих-людей. Прибор формирует импульсы высокого напряжения. При непосредственном контакте с кожей или шерстью собаки она получает парализующий или резко болевой удар. Современные электрошокеры работают комплексно.
- До контакта с животным в видимой зоне прибора образуются искровые разряды. Они излучают звуковую волну в широком диапазоне частот, доставляющую дискомфорт органам слуха собаки.
- Встроенный стробоскоп выдает интенсивные вспышки света.
- При начавшейся атаке, животное можно остановить непосредственным контактом.
Недостаток электрошокера от собак очевиден: у него нет выраженной значительной дальности действия. Кроме этого, использование такого приспособления требует сноровки. Ведь чтобы остановить атакующую собаку, нужно правильно ее спровоцировать на точку атаки, увернуться и еще приложиться шокером.
Поэтому покупать данный прибор обычным людям не рекомендуется. Это не может быть оправдано даже размышлением о том, что устройством от собак можно останавливать, так сказать, двуногих нападающих. Современные шокеры для людей обладают не только более высокой мощностью, но и оснащаются блоками ультразвуковых отпугивателей.
Отпугиватель собак – виды
По принципу действия различают следующие разновидности отпугивающих устройств:
- Ультразвуковые . Могут быть портативными (карманными) и стационарными. Портативные делятся на механические (отпугиватель собак – свисток) и электронные. Для экономии заряда питающих элементов лучше выбирать стационарный отпугиватель собак с датчиком движения, работающий не постоянно, а лишь при появлении в зоне действия потенциально опасного объекта.
- Электрошокеры . Отпугивают собак за счет электрического разряда (дуга, треск, запах озона).
- Газовые . Выпускаются в виде баллончиков, наполненных специальной газовой смесью.
- Биологические . Смесь веществ, обладающих неприятным для собак запахом.
Ультразвуковой отпугиватель собак
Простой и эффективный способ защитить себя от потенциальной угрозы – электронный отпугиватель собак. Самые простые портативные модели (брелоки) оснащены одной единственной кнопкой, при нажатии активирующей генератор ультразвуковых колебаний. Эффект отпугивания может усиливаться за счет дополнительного генератора и фонарика. Хоть работают они и на неслышимых для человека частотах, способны нанести вред слуху при неправильном использовании. Так не рекомендуется подносить даже не самый мощный ультразвуковой отпугиватель собак к лицу, направлять в уши и глаза.
Отпугиватель собак – электрошокер
Универсальное оружие, способное не только отогнать, но при необходимости и остановить даже крупную разъяренную собаку – электрошокер или электро-отпугиватель собак. Проскакивающие между электродами синие искры, характерный треск и специфический запах озона вызывает у животного стойкое желание уйти подальше. Если же это не помогает и собака продолжает атаку – электрический разряд вызовет временный паралич мышц. Следует избегать контакта шокера с головой (главное, носом) животного – это может привести к его смерти.
Газовый отпугиватель собак
Прекрасно работает отпугиватель собак баллончик, наполненный газовой или перцовой смесью. Выпущенное в морду агрессора газовое облако надолго лишит его желания нападать. При использовании этого средства самозащиты необходимо быть предельно осторожным, поскольку содержимое баллончика не обладает избирательным действием, поэтому под атаку могут попасть все окружающие. Не стоит брать его на вооружение людям склонным к аллергии, страдающим от заболеваний дыхательных путей и беременным женщинам.
Биологические отпугиватели собак
Жителям частных домов и дач множество хлопот доставляют не только бродячие, но и соседские собаки на вольном выгуле. Не стремясь напасть на человека, они наносят вред посадкам, оставляют на участке фекалии. Безопасный и эффективный отпугиватель собак в этом случае – смесь неприятно пахнущих растительных веществ (арахиса, травы, специй). Для защитного эффекта слой такого отпугивателя собак рассыпают по периметру участка и периодически обновляют по мере необходимости.
Как сделать ультразвуковой отпугиватель собак своими руками
Такие устройства называют также догчейзерами – взято из английского языка. Действие аппарата основано на ультразвуковом излучении, которое люди не чувствуют, а вот собаки реагируют на него, пятясь и убегая.
Что понадобится
Вариант 1
Ультразвуковой прибор схема один:
- пьезоизлучатель (можно вытащить из колонки, динамика, музыкальной шкатулки, калькулятора);
- батарея типа «Крона» с напряжением 9 вольт или типа «L1028» на 12 вольт, можно взять два аккумулятора от мобильного телефона (литий-ионные);
- микросхема К5 61ЛА7 или К176ЛА7, К1561ЛА7, 564ЛА7;
- три кремниевых малогабаритных диода;
- пять конденсаторов;
- пять резисторов на 100 килоом;
- резистор на 33 килоома;
- резистор на 2 килоома;
- четыре транзистора из серии КТ3102 или КТ3107;
- один транзистор кремниевый, имеющий коэффициент усиления тока базы не менее 30;
- выключатель;
- текстолит;
- припой и паяльник.
Неплохое приспособление для отпугивание собак можно произвести при помощи данного видеоролика:
Вариант 2
Ультразвуковой прибор схема два:
- резисторы постоянные мощностью 0,25 Вт – пять штук;
- резистор переменный;
- пьезоизлучатель (например, ЗП-1, ЗП-18, ЗП-25);
- два транзистора (типа КТ361Б или 2T3307A, 2T3307V, КТ3107);
- два обыкновенных керамических конденсатора;
- диод КД503А (защитный);
- тумблер;
- текстолит;
- припой и паяльник;
- батарейка типа «Крона» на 9 вольт, аккумулятор или блок питания, имеющий напряжение от 1,5 до 15 вольт.
Давайте рассмотрим далее простой отпугиватель собак своими руками, а после — и более мощный вариант изготовления.
Еще один вариант отпугивателя собак самодельного типа рассмотрен в данном видео:

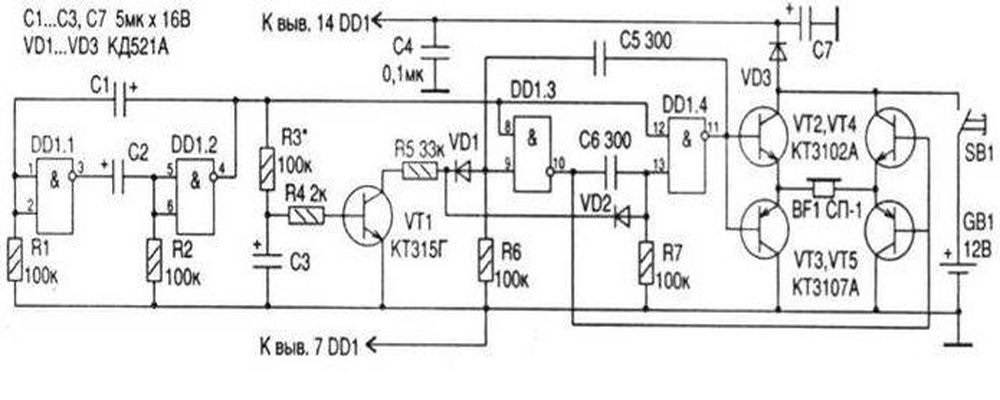

Вариант 1
Здесь нам понадобится всего одна микросхема и пять транзисторов. Два резистора вкупе с логическими элементами и конденсаторами составляют мультивибратор прямоугольных импульсов частотой полтора герца. А второй мультивибратор, включающий в себя уже другие два резистора и конденсатора, а также логические элементы микросхемы, выдает уже прямоугольные импульсы 20 килогерц.
Выходные импульсы усиливаются транзисторным мостом, имеющим в качестве нагрузки пьезоизлучатель. Его можно заменить для увеличения дальности автомобильной пьезосиреной.

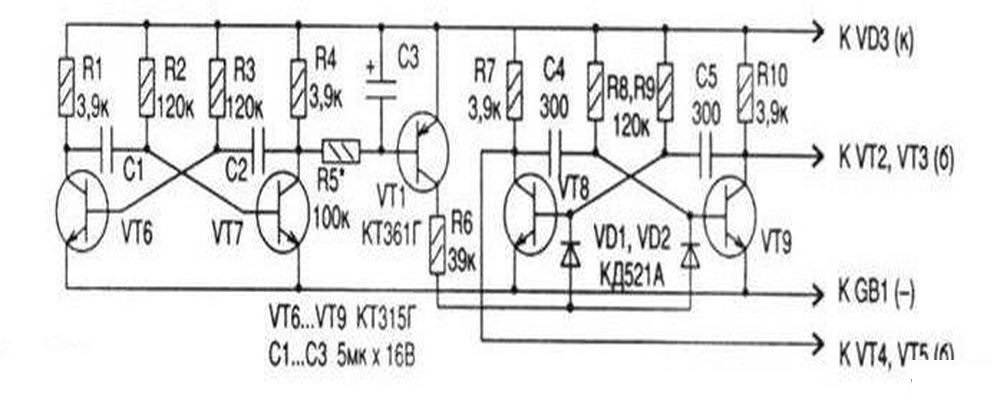

Схема изготовления отпугивателя собак
Вариант 2
Более простая, содержит всего тринадцать элементов. Пять выводных резисторов служат для снижения напряжения и ограничения силы тока. Также они задают рабочие точки двум транзисторам, образующим частотный контур вместе с конденсаторами.
Переменным резистором регулируется частота ультразвука. Подбираем его по мощности. Защитный диод служит одной цели: он спасает прибор, если нечаянно полюса источника питания будут перепутаны. Напряжение его может быть от 1,5 до 12 вольт. Чем оно выше, тем мощнее испускаемые колебания.
Схема изготовления отпугивателя собак
Отпугиватель для собак — вещь хорошая и действенная. Если же самостоятельное изготовление прибора вам не особо интересно, то можете почитать о том, как выбрать подобное устройство, а также изучить некоторые модели прибора, например, популярные Кобру, Гром-125 и 250, а также Dazer II.
Источник
Антидог
УЛЬТРАЗВУКОВОЙ ОТПУГИВАТЕЛЬ СОБАК
Ни для кого не секрет, что бездомных, бродячих, а также агрессивных собак в наших дворах с каждым днём становится всё больше и больше. Тем самым, мы с Вами ежедневно рискуем стать жертвой так называемых «друзей человека». Следовательно, рассчитывать можно только на свои силы и достижения науки. Ниже представлена схема ультразвукового отпугивателя собак.
Схема принципиальная электрическая.
Действие ультразвукового отпугивателя основано на комплексном воздействии ультразвука и вспышек света на животных. Ультразвук не слышен для человека, а на собак он действует угнетающе, вызывает у них чувство страха, и они стараются уйти с вашей дороги. Для повышения мощности и оптимального согласования с излучателем в данной схеме на выходе применен симметричный каскад с выходным трансформатором. На микросхеме ИС1 К1211ЕУ1 собран генератор ультразвука с частотой 25кГц. Частоту генератора можно регулировать с помощью подстроечного резистора R3. На выходе микросхемы К1211ЕУ1 получаются два противофазных сигнала частотой 25кГц которые поступают на выходной каскад на транзисторах Т1, Т2 и Тр1.
Форма сигнала на выходе микросхемы К1211ЕУ1.
Нагрузкой трансформатора является пьезокерамический излучатель KPUS-25T-16T или аналогичный с резонансной частотой 22-25 кГц. Для оптимального согласования излучатель подключен через дроссель L1. Светодиод Д2, подключенный через стабилитрон с напряжением 5,6В и последовательно включенным резистором служит индикатором разряда батареи. Когда светодиод горит тускло или полностью гаснет – надо менять батарею питания. Светодиод Д3 индикатор включения устройства. Настройка устройства заключается в установке частоты 25 кГц с помощью резистора R3 и проверке импульсов на излучателе с помощью осциллографа. При достижении резонанса излучателя импульс приобретает форму синусоиды и имеет максимальную амплитуду.
Форма сигнала на излучателе.
Импульсный трансформатор мотается на малогабаритном ферритовом сердечнике подходящих размеров. Первичная обмотка 2 по 20 витков ПЭЛ0,15 вторичная обмотка 80 витков ПЭЛ0,15.
Макетная плата.
Для дальнейшего увеличения мощности (например, при стационарном варианте) можно увеличить количество излучателей до 5-10 штук. При этом транзисторы Т1 Т2 нужно заменить на более мощные например IRF 640.
Правильно настроенный ультразвуковой отпугиватель грызунов на небольшом расстоянии отклоняет пламя свечи или зажигалки. При приближении пламя свечи или зажигалки гаснет.
Что это за устройство?
Что собой представляет ультразвуковой отпугиватель собак? Принцип его работы основан на излучении ультразвукового сигнала выше 20 кГц. Экспериментально подобраны такие частоты, которые вызывают у животных сильный страх. Если вы заглянете внутрь корпуса устройства, то обнаружите там электронную схему. Она является генератором импульсов высокой частоты и обеспечивает формирование ультразвукового сигнала, на использовании которого и основан создаваемый отпугивателем эффект.
Естественно, раз в приборе присутствует электроника, ему необходим и источник питания. Простейшие модели отпугивателей работают от обычных маломощных батареек. Есть и более мощные образцы, имеющие объемные аккумуляторы, подобные тем, что используются в мобильных устройствах. К тому же, отпугиватели предельно компактны, что очень облегчает их переноску и применение.
Для получения нужного эффекта достаточно направить прибор на нападающее животное и на пару-тройку секунд нажать кнопку его включения. Дальность действия у мощных моделей достигает 30 метров и даже более. Некоторые образцы имеют значительно расширенный функционал, к примеру:
- имеют вмонтированные фонари;
- способны испускать громкий звук сирены или подавать модулированные световые сигналы.
Технология производства второго метода
Второй принципиальный вариант более простой, в него входит всего тридцать элементов. Резисторы выводные пять штук нужны для того, чтобы уменьшать интенсивности и для ущемления возможности тока. Еще они дают старт на работу рабочим точкам, а именно двум транзисторам. Они делают частотный контроль одновременно с конденсаторами.
Резисторы контролируют частоту звука, поэтому подбирают их согласно мощности. Защитный диод нужен, для спасения аппарата в случаях, если случайно полюса напряжения будут спутаны. Мощность его разрешается 1,5-12 вольт. Чем больше напряжение, тем сильнее будут испускаемые колебания. Самоделка для отпугивания пса хорошее изобретение, а главное простейшее.
